聚氨酯防水涂料耐老化，防腐蚀，耐热，耐寒，延伸强度大，具有良好的弹性，耐酸碱性,附着力强，粘结力高，对混凝土，木材，金属，陶瓷等表面有极强的附着力和粘结力。防水层和基层能形成一个整体，不空鼓，出现有意外漏水现象时，用该涂料再次涂刮修补，省时省力。此份聚氨酯防水涂料施工工艺适用于各种设有防护层的屋面防水工程，卫生间、地下建筑防水工程等。

2.1 主体材料：

甲组份（预聚体）  乙组份（固化体）

2.2 施工工具：

电动搅拌机：混合甲、乙料用

油漆刷：刷底胶用

拌料桶：混合甲、乙料用

滚动刷：刷底胶用

小型油漆桶：装混合料用

小抹子：修补基层用

塑料刮板：涂刮混合料用

油工铲刀：清理基层用

铁皮小刮板：在复杂部位涂刮混合料

墩布：清理基层用

橡胶刮板：涂刮混合料用

50KG磅秤：配料称量用

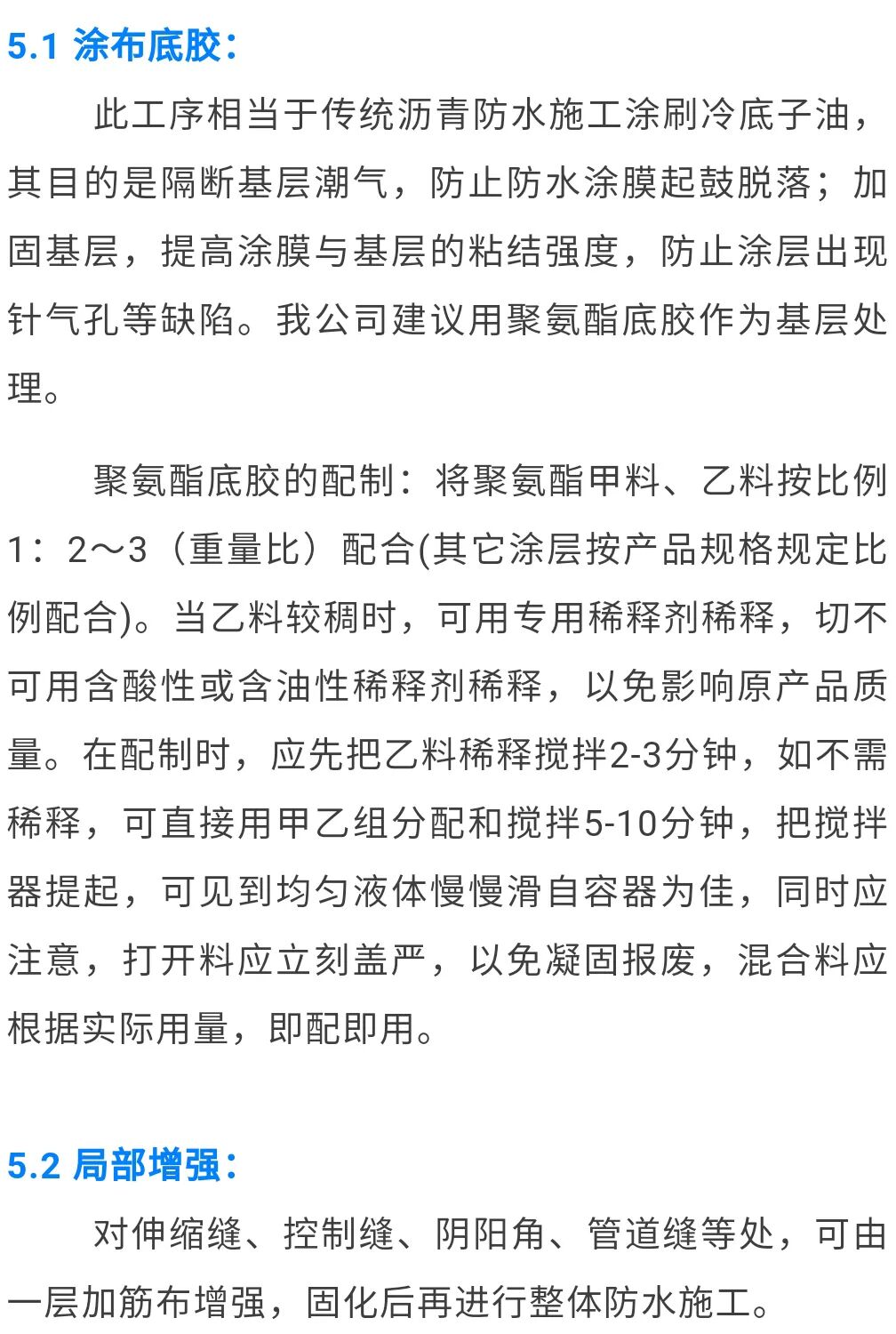

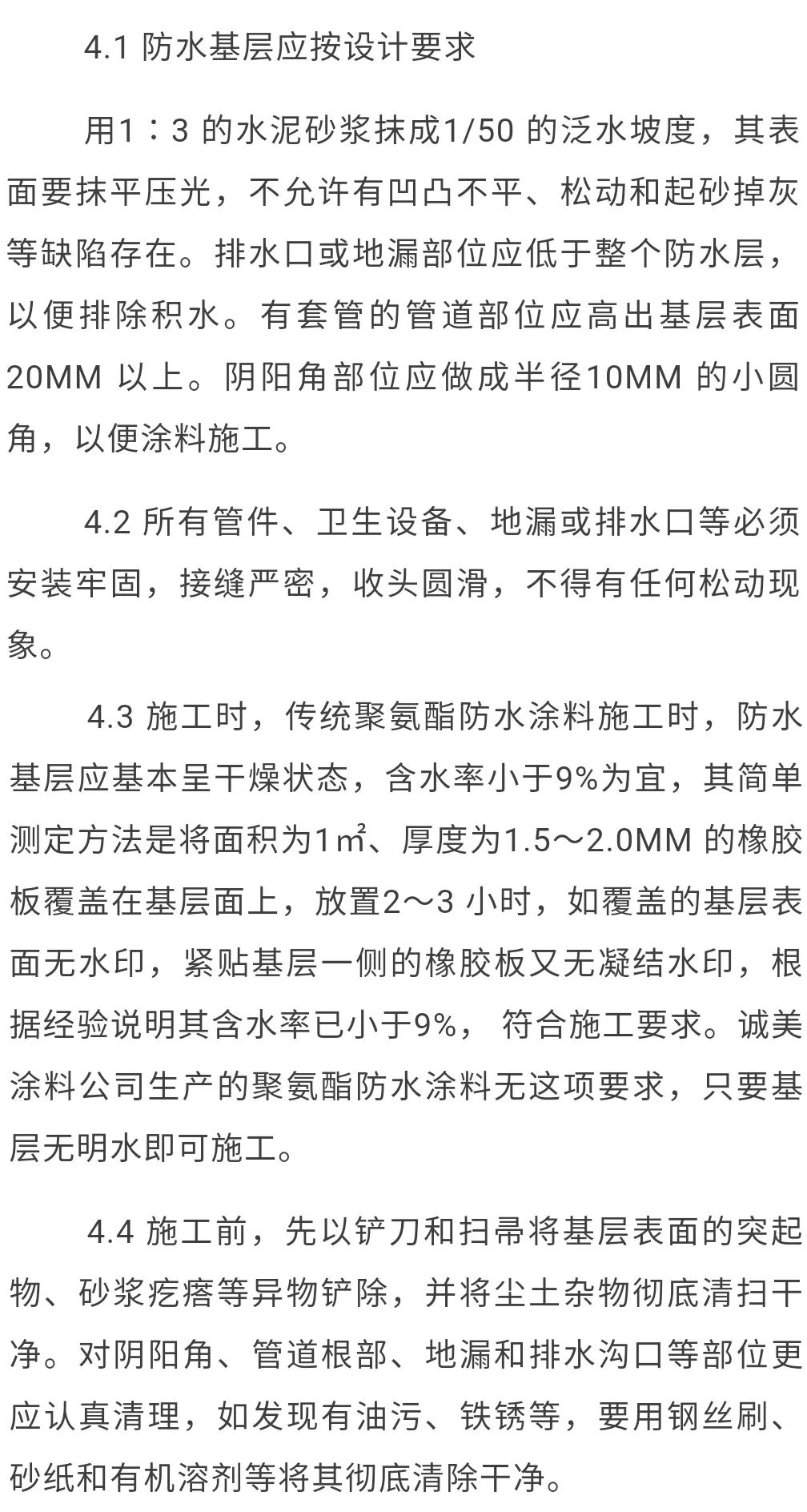

基层表面处理→涂聚氨酯底涂料→局部增强→涂刮聚氨酯涂料一、二、三遍→表面保护或修饰

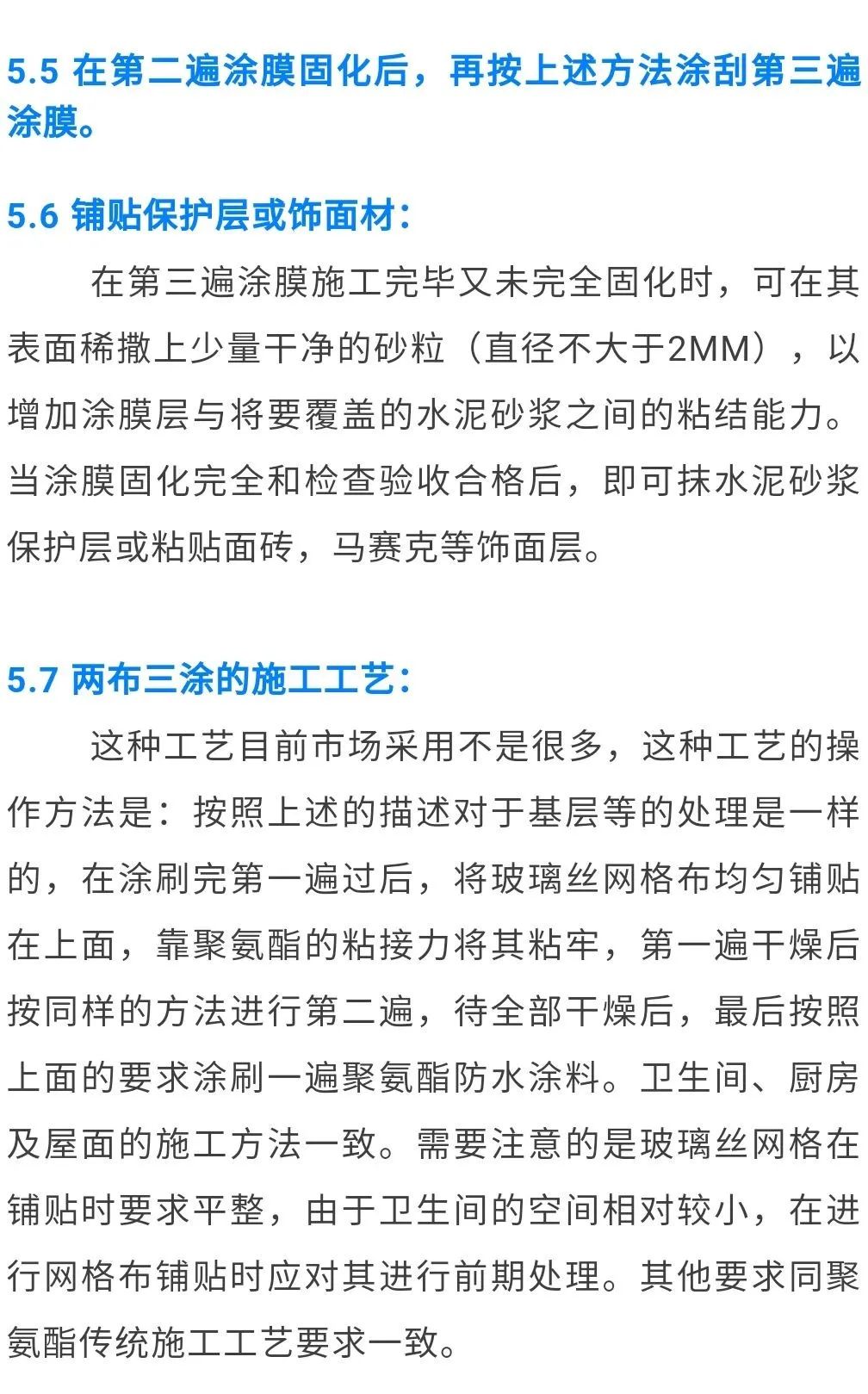

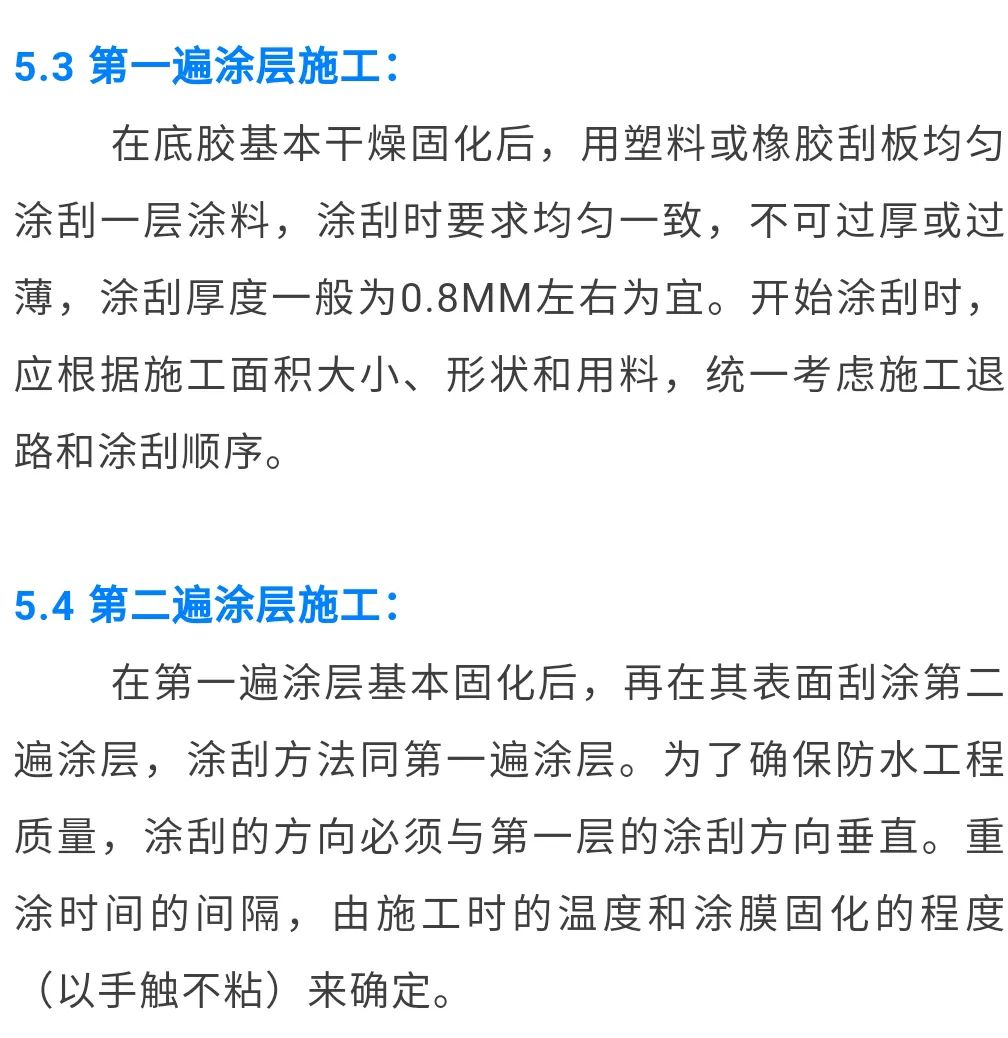

6.1 当涂料粘度过大，不便进行刮涂施工时，可加入少量的专用稀释剂进行稀释，以降低粘度， 加入量不得大于乙料的10%。(注：用户若需稀释聚氨酯防水涂料，必须使用诚美涂料公司配套的稀释剂。若购买市场二甲苯、汽油等其它稀释剂，造成的质量问题，本公司概不负责。)

6.2 气孔、气泡：材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。

6.3 起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。

6.4 涂膜翘边：防水层的边沿、分项刷的搭接处，出现同基层剥离翘边现象。主要原因是基层不洁净或不干燥，收头操作不细致，密封不好，底层涂料粘结力不强等造成翘边。故基层要保证洁净、干燥，操作要细致。

6.5 破损：涂膜防水层分层施工过程中或全部涂膜施工完，未等涂膜固化就上人操作活动，或放置工具材料等，将涂膜碰坏。划伤。施工中应保护涂膜的完整。

6.6 施工时应注意防火，施工人员应采取防护措施，施工现场要求通风良好，以防溶剂中毒。

6.7 如发现工料有沉淀现象，应搅拌均匀后再使用，以免影响质量。

6.8 甲、乙两种材料均为铁桶包装，易燃、有毒，贮存时应密封，放在阴凉、干燥、无强日光直晒的场地。

6.9 施工温度宜在5℃以上。

7.1 使用的各种材料的出厂合格证（质量保证书） 及进场的复试记录；

7.2 隐蔽工程检查资料及各工序的质量评定资料；

7.3 工序间的交接资料；

7.4 屋面蓄水试验记录；

7.5 专项施工方案和技术交底；

7.6 施工日志。

8.1 材料劣质化：

因为市场上防水材料价格竞争，导致许多国内聚氨酯材料生产厂商在防水材料上偷工减料，这将使防水材本身物性下降，导致防水失败。

8.2 底层有水气：

因为聚氨酯防水涂料为油性的防水材料，所以在施作前必须确认素地是否干燥，否则防水做完后，水气被包裹在里面，经由日照转换成强大力量的蒸汽，将造成聚氨酯防水层的剥离。

8.3 底层未清洁干净：

因为在防水施工之前，必须将素地面清洁干净，且尽量不要有粉尘与松动物质，否则就会出现防水层与基层黏结不牢固的现象，留下渗漏隐患。

8.4 聚氨酯防水涂料防水层过薄：

聚氨酯防水层必须达到一定的厚度才有防水效果，因为聚氨酯材料本身仍有较低的吸水特性，倘若防水层厚度不足，经过连日的滂沱大雨，雨水透过聚氨酯防水层至底部，经由好天气的日照，仍会在底部产生水蒸气，造成防水层剥离。最好能在所有的转角处黏贴玻纤网格布进行增强处理，以防止聚氨酯防水层断裂造成渗漏。

8.5 施工经验不足：

防水施工最好由防水专业施工队伍进行操作，不能去五金建材行随便买些防水材料来涂。防水施作之前需仔细判断渗漏原因，再加以解决。

来源：涂料联盟网
